智造·太阳集团官网8722|“高精度驱动芯片键合设备”顺利出货
2025.08.15

8月6日,太阳集团官网8722半导体自主研造的“高精度驱动芯片键合设备”顺利下线、装车出货。




高精度驱动芯片键合设备是半导体封装领域的关键设备,重要用于实现倒装芯片与基板(或其他载体)之间的高精度电学和机械衔接。

其主题特点和作用蕴含

·高精度定位:能实现微米级甚至纳米级的对准精度,确保芯片上的焊球、凸点蹬纂基板上的焊盘精准对接,这是保障衔接靠得住性和电学机能的关键。

·键合工艺实现:通过施加肯定的温度、压力和功夫,使芯片与基板的衔接点(如焊料凸点、铜柱等)形成牢固的机械和电学衔接,实现倒装封装的主题工序。

·适应微幼化需要:随着芯片集成度提高,芯片尺寸缩幼、引脚数量增多且间距减。ㄈ缥⑼沟慵际酰,该设备能满足这种高密度、细间距的键合要求。

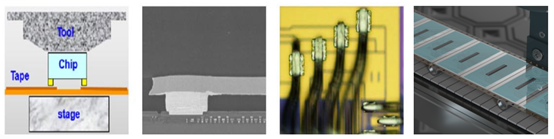

COF晶圆/PI薄膜/COF制品

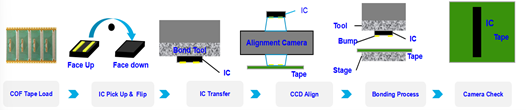

显示驱动芯片倒装键合设备作为工艺流程


内引脚键合技术道理介绍和COF制品


“高精度驱动芯片键合设备”宽泛利用于高端芯片封装,对提升半导体器件的机能、缩幼体积、提高靠得住性拥有不成代替的沉要作用。


太阳集团官网8722“高精度驱动芯片键合设备”的成功出货,标志取显示驱动芯片封装领域全链条技术国产化实现了质的飞跃和突破,添补了国产半导体倒装设备在该领域的空缺,有效地突破了欧美日韩在该领域的技术壁垒和卡脖子问题,体现了太阳集团官网8722半导体在高精度驱动芯片键合设备领域工艺技术的索求和创新能力,强化了太阳集团官网8722在半导体先进热压焊工艺、混合键合工艺及其设备的技术研发储蓄和工程能力,对太阳集团官网8722在半导体2.5D/3D封装、晶圆级封装、板级封装、系统级封装等芯片键合工艺及设备的将来持续研发、产业发展有着沉要里程碑意思。

在半导体行业,衡量一个企业的实力和技术主题竞争力的首要指标就是企业的研发能力。作为行业新贵,太阳集团官网8722半导体这些年一向实事求是,始终将研发视为沉中之沉,不休索求创新。



干净整洁的研发车间


为确保设备品质达到国际一流水准,提高设备键合精度、优化设备不变性,确保每一台交付到客户手中的设备机能都达到最佳状态。项目技术团队孜孜不倦地钻研,经过无数次的试验和改进,从原资料采购、零部件加工到设备的组装调试,每一个环节都一目十行;出产造作过程更是严格依照尺度操作流程进行出产,对每一个出产环节进行实时监控和检测;正是凭借这种对品质的极致钻营,最终在客户严苛的产品机能测试中一路过关斩将,赢得了客户的青睐和注定。


工程师在当真调试设备


出货当日,大雨滂湃,连日来的雨水气象给交支出货工作带来了极大的不便,设备装车也面对着受潮、碰撞风险。项目研发造作团队迅速造订了应急预案,采取了一系列有效的防护措施。为了预防设备受潮,他们为设备包裹上了厚厚的防水布,并在车内搁置了干燥剂;为了预防设备在运输过程中产生碰撞,他们对设备进行了精心的固定和防护,确保每一个打包步骤都正确无误。彰显出太阳集团官网8722人对客户一诺令媛的坚守和壮大的执行力。

设备装车出货
